IPV6 Subnetting

Subnetting in einem IPv6 Subnetz

In den Übungsstunden wurden die Cisco Übungen 8.3.1.4 und 8.4.1.2 durchgeführt.

8.1.3.4

1. Arbeitsaufgabe:

1. Berechnen der IPv6-Adressen
2. Konfigurieren der Devices

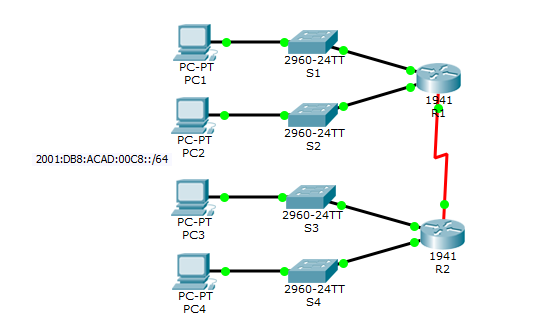

2. Netzwerkaufbau:

Adresstabelle:

Subnettabelle:

Die Subnettabelle ergibt sich durch das Subnetting der IPv6-Adresse. Diese wird ür das erste Interface gesetzt und für jedes weitere Interface wird das Subnetz um 1 erhöht.

ACHTUNG!!

Die IPv6-Adresse ist hexadezimal, daher das "A" für 10.

3. Konfiguration

Die Konfiguration der IP-Adresse wird nun laut der Adresstabelle durchgeführt. Dazu muss die IP-Adresse inklusive Prefix und die Link-Local-Adresse, die für die Kommunikation im Netzwerk benötigt wird, konfiguriert werden. Zusätzlich sollen die PCs auf Auto Config eingestellt werden.

Die Befehle lauten:

• ipv6 address ipv6 address/prefix
• ipv6 address ipv6-link-local link-local
• ipv6 address autoconfig
• ipv6 enable

Konfiguration am PC

Die auto config kann auch über den Router mit dem Befehl ipv6 address autoconfig

eingestellt werden.

Mit der Auto Config wird jedem Host eine IPv6-Adresse automatisch zugeteilt, außer es ist eine statische IP-Adresse eingestellt

4. Testen

Das Testen erfolgt mit dem ping-Befehl, wie bei den anderen Übungen.

8.4.1.2

1. Arbeitsaufgabe

1. Berechnen der IPv4 und IPv6 Adressen
2. Konfigurieren der Devices inklusive eingeben eines Passwortes

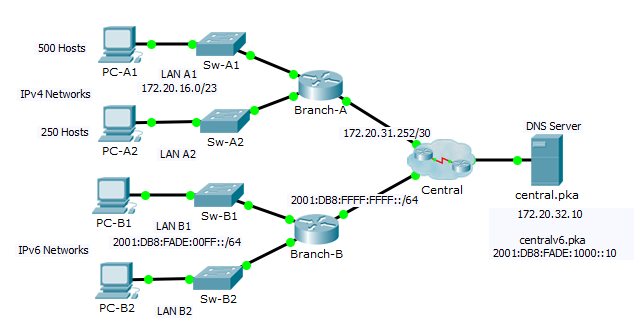

2. Netzwerkaufbau

Adresstabelle:

3. Konfigurieren

Bei dieser Übung gibt es ein IPv4 Netzwerk und ein IPv6 Netzwerk. Diese sind jeweils wieder in kleinere Netzwerke unterteilt.

Hauptnetzadresse des IPv4 Netzwerkes: 172.20.16.0 /23

Hauptnetzadresse des IPv6 Netwerkes: 2001:DB8:FADE:00FF::/64

IPv4

Der PC-A1 hat 500 Hosts. Hier werden 9 Bits benötigt, da 2^9 -2 = 510, also /23

Der PC-A2 hat 250 Hosts. Hier werden 8 Bits benötigt, da 2^8 - 2 = 254, also /24

IPv6

Wie schon in meinem letzten Blog-Eintrag erwähnt wird die letzte Stelle des Netzwerkanteils um 1 erhöht.

Die Konfiguration erfolgt wie immer, ansonsten kann man dies in meinen früheren Post nachlesen.

4. Passwort

Um das Passwort einstellen zu können benötigen wir folgende Befehle:

• enable password class
• Dieses Passwort wird verwendet um in den privileged mode zu kommen.
• line con 0
• Zeilen in der startup-config können verändert werden
• password cisco
• Mit diesem Befehl wird das Passwort eingeben, welches benötigt wird um Zugriff für die Konsole zu kommen
• login
• Mit diesem Befehl wird eingestellt, dass dieses Passwort (cisco) beim Login eingeben muss

Das erste Passwort ist cisco und das zweite Passwort ist class.

5. Testen

Zum Schluss musste nur noch getestet werden ob der Web-Server funktioniert.
