MikroTik 3

MikroTik - OSPFv3

In diesen zwei Übungsstunden wurde die gleich Übung wie letztes mal durchgeführt, jedoch wurde OSPFv3 konfiguriert.

Hauptnetz: 2a03:f3a2:a2b2::/48

OSPFv3 Konfiguration

Wie letztes mal muss eine OSPF Instanz erstellt werden. Die Router-ID ist auch 32bit lang, wie bei OSPFv2.

Für die Interfaces müssen IPv6 Adressen vergeben werden. Die vorhandenen link-local-Adressen dürfen nicht gelöscht werden, da sie für das Routing mit OSPF benötigt werden.

Zum Schluss werden noch die Interfaces der backbone Area zugwiesen.

MikroTik 2

MikroTik - OSPFv2

In diesen zwei Übungsstunden wurde uns die Aufgabe gegeben, als gesamte Klasse zusammen OSPF auf einem Router von MikroTik zu konfigurieren, doch bevor OSPF konfiguriert wird, soll kontrolliert werden ob eine Verbindung zum direkten Nachbar exestiert.

OSPF Konfiguration

Im Menü OSPF unter Instances muss zuerst eine OSPF-Instanz erstellt werden. Es muss eine 32bit große Router-ID angegeben werden.

Zum Schluss müssen alle Netzwerke in dieser OSPF-Konfiguration unter Networks angegeben werden. Alle sollen in der gleichen Area sein.

MikroTik

MikroTik

In diesen Übungsstunden wurde mit den Routern von MikroTik gearbeitet.

Benutzt wurde das Programm WinBox.

Der erste Ethernet- Port eth1 ist ein Router-Port. Die anderen vier Ports sind normale Switch-Ports.

Um die Konfiguration zurückzusetzen gibt es zwei Möglichkeiten:

1. Händisch
• Gerät auschschalten
• Reset-Taste gedrückt halten
• Gerät wieder einschalten, dann piept der Router zweimal und die Reset-Taste kann losgelassen werden
2. Im Program
• System -> Reset Configuration

Um eine Verbindung mit WinBox herzustellen muss der Router über einen der Switch-Ports mit dem PC verbunden sein. Als nächstes kann dann über Neighbours -> Refresh -> Mit MAC Adresse verbinden eine Verbindung hergestellt werden.

In der Inteface-List befinden sich alle Interfaces des Gerätes mit Informationen, wie z.B der Typ des Ports.

Wenn ein Interface ausgewählt ist können ein paar Optionen ausgeführt werden (Interface aktivieren/deaktivieren/hinzufügen/löschen).

Wenn man auf ein Inteface klickt kann dieses bearbeitet werden.

Konfiguration

Der Port eth5 soll von master-port zu none geändert werden.

Eth5 ist nun ein Routerport und man kann nun eine IP-Adresse zuweisen.
Dem Port soll die IP-Adresse 192.168.100.1/24 zugewiesen bekommen. Um die IP-Adresse hinzuzufügen muss dies in der Address-List geschehen.

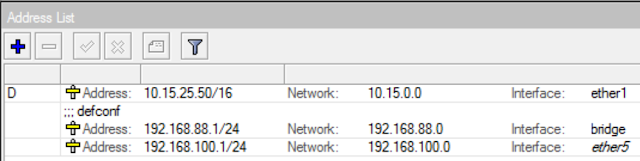

In der Address-List werden alle IP-Adressen, mit zugehöriger Subnetmask und zu welchem Interface die zugeordnet ist, gespeichert.

Um eine IP-Adresse hinzuzufügen muss man auf das + klicken, wo sich dann ein Konfigurationsfenster öffnet. In diesem Fenster kann dann die Adresse, das Netzwerk und das Interface eingegeben werden.

Um nicht immer eine IP-Adresse angeben zu müssen, wurde DHCP verwendet.

DHCP Setup -> Interface -> Address Space: 192.168.100.0/24

Zum Schluss wurde noch mit dem Ping-Befehl getestet.
